TSI 2
Offert à l'essai

Rôle d'un correcteur ; correcteurs proportionnel, proportionnel intégral et à avance de phase : effets sur la stabilité, la précision et la rapidité, réglage par les marges ; correcteur numérique : échantillonnage, quantification, équations de récurrence et implantation.

17méthodes
34exercices corrigés
3problèmes
16pièges
84figures

Les nombres sont ceux du chapitre complet ; chaque filière voit la partie qui correspond à son programme.

Quand un simple gain ne tient pas à la fois la précision et la stabilité, il faut un correcteur qui change la forme de la boucle. Ce chapitre de génie électrique de deuxième année apprend à choisir entre un correcteur proportionnel, proportionnel intégral (PI) et à avance de phase selon le défaut à corriger, à régler seul le gain d'un correcteur proportionnel pour une marge de phase, une marge de gain ou un temps de réponse imposés, à régler un PI (placement de $\frac{1}{T_i}$ ou compensation du pôle dominant) et une avance de phase (choix de $\varphi_m$ , $a$ , $\tau$ ) en suivant la démarche fournie par l'énoncé, à prévoir l'effet d'un correcteur et d'un changement du modèle sur les performances, puis à passer au correcteur numérique : échantillonnage, quantification, discrétisation par la méthode d'Euler, équation de récurrence, algorithme sur la carte de commande avec saturation, et choix de la période d'échantillonnage, dont l'augmentation rend la boucle moins stable puis instable. Il suit la partie A.2 « Correction d'un système asservi » du programme de génie électrique de la TSI2 au Maroc (version de 2024), avec des exercices corrigés et des problèmes tirés des sujets du CNC de TSI.

Ce que tu sauras faire

Le moteur à courant continu étudié au chapitre 1 (section 10.3) a laissé un problème ouvert. Ici, il entraîne le tapis élévateur d'une huilerie : asservi en vitesse avec un simple gain, il garde un écart statique ; asservi en position, aucun gain ne lui donne à la fois un bon amortissement et une bonne précision. Le gain seul ne suffit pas : il faut changer la forme de la boucle. C'est le rôle du correcteur. Ce chapitre montre comment choisir un correcteur, comment le régler pour tenir un cahier des charges, puis comment le programmer sur la carte de commande qui pilote le moteur. À la fin du chapitre, tu dois savoir :

dire ce qu'un correcteur doit corriger (stabilité, précision ou rapidité) et choisir entre un correcteur proportionnel (P), proportionnel intégral (PI) et à avance de phase ;
régler seul le gain d'un correcteur proportionnel pour une marge de phase, une marge de gain ou un temps de réponse imposés ;
régler un PI et un correcteur à avance de phase en suivant la démarche donnée par l'énoncé, puis vérifier le résultat ;
tracer le diagramme de Bode d'un PI et d'une avance de phase, et celui de la FTBO corrigée ;
prévoir l'effet d'un correcteur et d'un changement du modèle sur les trois performances ;
caractériser une acquisition numérique : période d'échantillonnage, nombre de bits, pas de quantification ;
écrire l'équation de récurrence d'un correcteur par la méthode d'Euler et calculer les premiers termes de la commande ;
écrire l'algorithme du correcteur sur la carte de commande, avec la saturation ;
choisir la période d'échantillonnage et les paramètres d'une simulation, et montrer par simulation les limites du modèle continu.

L’essentiel du chapitre Extrait gratuit

Un extrait de la fiche « L'essentiel » du chapitre. Les démonstrations sont dans le cours détaillé.

À retenir Pourquoi corriger

Le gain seul ne règle pas à la fois précision et stabilité (dilemme du chapitre 1) : le correcteur change la forme de la FTBO.
Précision : basses pulsations (classe, gain statique). Stabilité : phase en $\omega_{c0}$ . Rapidité : valeur de $\omega_{c0}$ .
Le correcteur est entre le comparateur et le préactionneur : $C(p) = \frac{U(p)}{\varepsilon(p)}$ , FTBO corrigée $= C(p)\times$ FTBO non corrigée.
Un réglage se vérifie aussi sur la commande qu'il demande (saturation).

À retenir Correcteur proportionnel

$C = K_p$ : gain translaté de $20\log K_p$ , phase inchangée ; classe inchangée.
$K_p$ plus grand : écart fini plus petit, $\omega_{c0}$ plus grande, marges plus faibles.
Marge de phase imposée : phase $-180^\circ + M_\varphi$ en $\omega_1$ , puis $K_p = \frac{1}{\lvert H_{BO}(j\omega_1)\rvert}$ . Réglage mené seul, sans démarche fournie.
Temps de réponse d'un premier ordre bouclé : $\tau_{BF} = \frac{\tau}{1 + K_pK}$ , $t_{r5\%} = 3\tau_{BF}$ .

À retenir Correcteur PI

$C = K_p\left(1 + \frac{1}{T_ip}\right) = K_p\frac{1 + T_ip}{T_ip}$ ; forme $K_p + \frac{K_i}{p}$ avec $K_i = \frac{K_p}{T_i}$ .
Bode : $-20$ dB/décade et $-90^\circ$ avant $\frac{1}{T_i}$ ; $20\log K_p$ et $0^\circ$ après ; $-45^\circ$ et $+3$ dB à la cassure ; $-5{,}7^\circ$ une décade après.
Effets : classe plus 1, écart statique nul (consigne, et perturbation en aval du correcteur) ; perte de phase faible si $\frac{1}{T_i}$ est loin sous $\omega_{c0}$ .
Démarches fournies : $T_i = \frac{10}{\omega_c}$ puis $K_p$ ; ou $T_i$ = constante de temps dominante (compensation) puis $K_p$ .

À retenir Correcteur à avance de phase

$C = K_{av}\frac{1 + a\tau p}{1 + \tau p}$ , $a > 1$ ; cassures $\frac{1}{a\tau}$ et $\frac{1}{\tau}$ .
$\omega_m = \frac{1}{\tau\sqrt a}$ ; $\sin\varphi_m = \frac{a - 1}{a + 1}$ ; $a = \frac{1 + \sin\varphi_m}{1 - \sin\varphi_m}$ ; gain $K_{av}\sqrt a$ en $\omega_m$ , $aK_{av}$ en haute pulsation.
Démarche fournie : $\varphi_m = M_\varphi - (180^\circ + \varphi_1)$ en $\omega_1$ ; $a$ ; $\tau = \frac{1}{\omega_1\sqrt a}$ ; $K_{av}\sqrt a\,\lvert H(j\omega_1)\rvert = 1$ .
Effets : marge et rapidité augmentées ; classe inchangée ; précision selon $K_{av}$ ; bruit amplifié ; un étage donne rarement plus de $60^\circ$ .

À retenir Choisir

Défaut	Correcteur
écart statique non nul exigé nul	PI
marge insuffisante à la rapidité voulue	avance de phase
écart fini un peu trop grand, marge confortable	P de gain plus grand

PD, PID, retard de phase, synthèse complète, transformée en z : hors programme.
Un modèle n'est jamais exact : la marge est la réserve qui garde la boucle stable quand le gain, l'inertie ou un retard changent.

Une méthode du chapitre Extrait gratuit

Méthode Régler un PI par compensation du pôle dominant, puis

K_p

Quand l’utiliser

Compétence : résoudre. L'énoncé impose de « compenser le pôle dominant » (ou le pôle le plus lent) avec le zéro du PI, puis de régler le gain pour une marge ou un temps de réponse.

Rappel de cours

PI : $K_p\frac{1 + T_i p}{T_i p}$ . Pôle dominant : la plus grande constante de temps $\tau_1$ . Après compensation, la FTBO perd $\frac{1}{1 + \tau_1 p}$ et gagne $\frac{1}{T_i p}$ .

Démarche

Identifier la constante de temps la plus grande $\tau_1$ ; poser $T_i = \tau_1$ .
Simplifier la FTBO corrigée ; elle contient un intégrateur.
Régler $K_p$ comme un proportionnel : pour la marge (fiche de la marge de phase), ou pour le temps de réponse si la FTBO se réduit à $\frac{K}{p}$ (FTBF du premier ordre).
Calculer les performances obtenues et conclure.

Rédaction type

« On pose $T_i = 0{,}8$ s pour compenser le pôle dominant : $H_{BO} = \frac{3K_p}{0{,}8p(1 + 0{,}04p)}$ . La phase vaut $-135^\circ$ en $\omega = 25$ rad/s ; $K_p = 9{,}43$ y place la coupure. On obtient $M_\varphi = 45^\circ$ et un écart statique nul (classe 1) : les exigences de stabilité et de précision sont satisfaites. »

Exemple traité

$H(p) = \frac{3}{(1 + 0{,}8p)(1 + 0{,}04p)}$ , $M_\varphi = 45^\circ$ et écart nul exigés (valeurs choisies). $T_i = 0{,}8$ s ; phase $-90^\circ - \arctan(0{,}04\omega) = -135^\circ$ en $\omega = 25$ rad/s ; $\frac{3K_p}{0{,}8 \times 25 \times \sqrt2} = 1$ donne $K_p = 9{,}43$ . FTBF : $\omega_0 = 29{,}7$ rad/s, $\xi = 0{,}42$ , $D_1 = 23$ %, $t_{r5\%} = 0{,}25$ s.

Erreurs fréquentes

Compenser le pôle rapide au lieu du pôle dominant.
Garder dans la FTBO le pôle que le zéro a simplifié.
Oublier le $T_i$ du dénominateur dans le calcul de $K_p$ .

Pour s’entraîner

Exercices 7, 16, 17, 18, 19, 20 et 31.

Un exercice corrigé Extrait gratuit

Exercice Le flux de la machine asynchrone d'un tramway ★★☆

La commande vectorielle d'une machine asynchrone de tramway permet de régler le flux séparément du couple. Le modèle du flux est donné ci-dessous. On a vu (chapitre 1) qu'un correcteur proportionnel laisse une erreur statique non nulle. On opte maintenant pour un PI $C(p) = K_i\dfrac{1 + T_ip}{T_ip}$ .

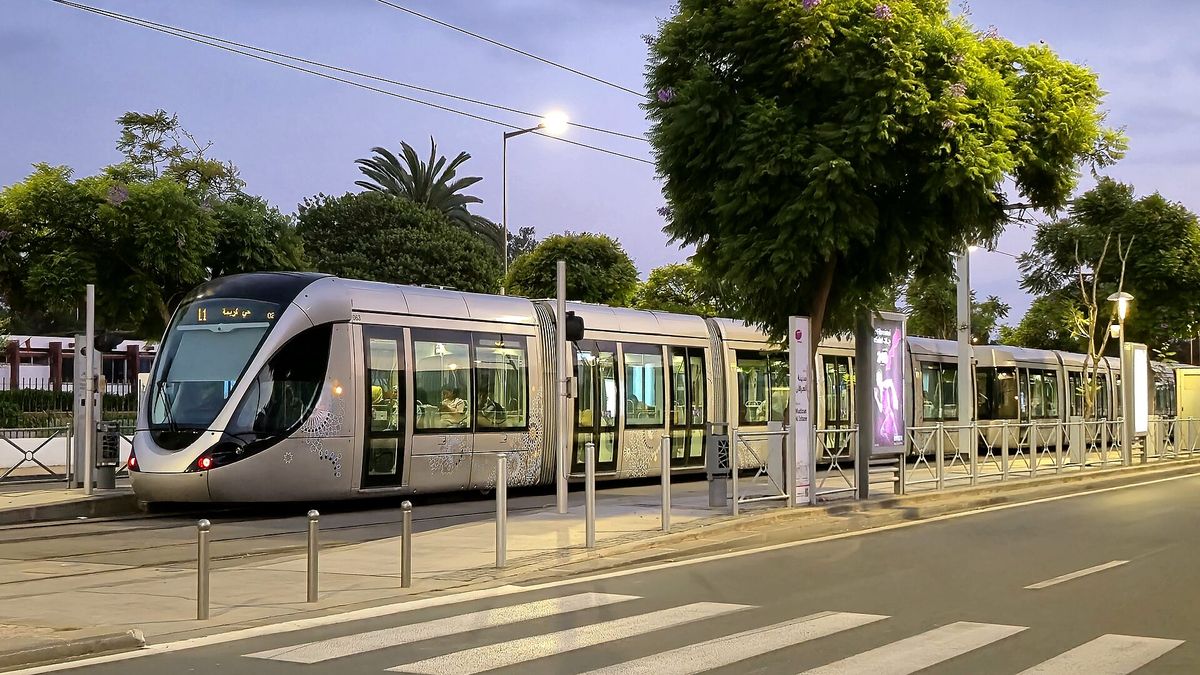

Rame de tramway à Rabat : la motrice porte des machines asynchrones commandées par des onduleurs.

Asservissement du flux : correcteur C(p), puis \frac{A}{(1+\tau_1 p)(1+\tau_2 p)}, retour unitaire. — Asservissement du flux : correcteur $C(p)$ , puis $\frac{A}{(1+\tau_1 p)(1+\tau_2 p)}$ , retour unitaire.

Données : $A = 2$ , $\tau_1 = 3$ s, $\tau_2 = 0{,}75$ s.

(D.2) Déterminer l'expression de la FTBO.
(D.3) Calculer l'erreur statique. Justifier.
(D.4) Donner la condition de choix de $T_i$ par rapport à la pulsation de coupure $\omega_c$ du système non corrigé pour ne pas le déstabiliser. Calculer $\omega_c$ .
(D.5.1) On veut en boucle fermée une réponse du second ordre. Quelle valeur de $T_i$ optimise le temps de réponse ?
(D.5.2) En déduire la nouvelle FTBO.
(Question ajoutée, valeur choisie) On impose une marge de phase de $50^\circ$ . Calculer $K_i$ , puis le dépassement et le temps de réponse de la boucle fermée.

Indications

Méthodes 6 et 10. Compenser le pôle le plus lent supprime un premier ordre lent de la boucle.

Correction détaillée

H_{BO}(p) = K_i\,\dfrac{1 + T_ip}{T_ip}\cdot\dfrac{A}{(1 + \tau_1p)(1 + \tau_2p)}.

2. Le PI apporte un intégrateur : FTBO de classe 1, erreur statique nulle pour un échelon de consigne de flux.

3. Il faut $\frac{1}{T_i} \ll \omega_c$ (une décade en dessous) pour que le PI ne retire presque rien à la phase autour de la coupure. Non corrigé ( $C = 1$ ) : $\frac{2}{\sqrt{1 + 9\omega^2}\sqrt{1 + 0{,}5625\omega^2}} = 1$ donne $\omega_c = 0{,}52$ rad/s.

4. On compense le pôle dominant : $T_i = \tau_1 = 3$ s. La boucle perd son pôle lent et la FTBF devient un second ordre.

H_{BO1}(p) = \frac{AK_i}{\tau_1\,p\,(1 + \tau_2p)} = \frac{2K_i}{3p\,(1 + 0{,}75p)}.

6. $-90^\circ - \arctan(0{,}75\omega) = -130^\circ$ donne $\omega = \frac{\tan 40^\circ}{0{,}75} = 1{,}119$ rad/s. Gain unité :

K_i = \frac{3 \times 1{,}119\sqrt{1 + (0{,}75 \times 1{,}119)^2}}{2} = 2{,}19.

La marge de gain reste infinie (la phase n'atteint pas $-180^\circ$ ). En boucle fermée : $D_1 = 18\ \%$ , $t_{r5\%} = 3{,}8$ s. Le sujet impose $40^\circ$ (chapitre 1, $K_i = 3{,}7$ , $D_1 \approx 29\ \%$ ) : une marge plus grande donne un gain plus faible, moins de dépassement, et ici une réponse un peu plus rapide, parce que les oscillations s'amortissent plus vite.

Méthodes à retenir

Avec la compensation, le PI transforme deux premiers ordres en un intégrateur suivi du pôle rapide : le réglage de $K_i$ redevient celui d'un correcteur proportionnel.

Dans le chapitre complet
